How to block KYOCERA MITA devices

Compatible blocking cables

  • YSQC0-008-0000 Smart Cable Kyocera SSR

  • YSQC0-009-0000 Smart Cable Kyocera (4-pin) SSR - (TP)

  • YSQC0-010-0000 Smart Cable Kyocera (Type 2) SSR - (TP)

Examples of blocking cable connection

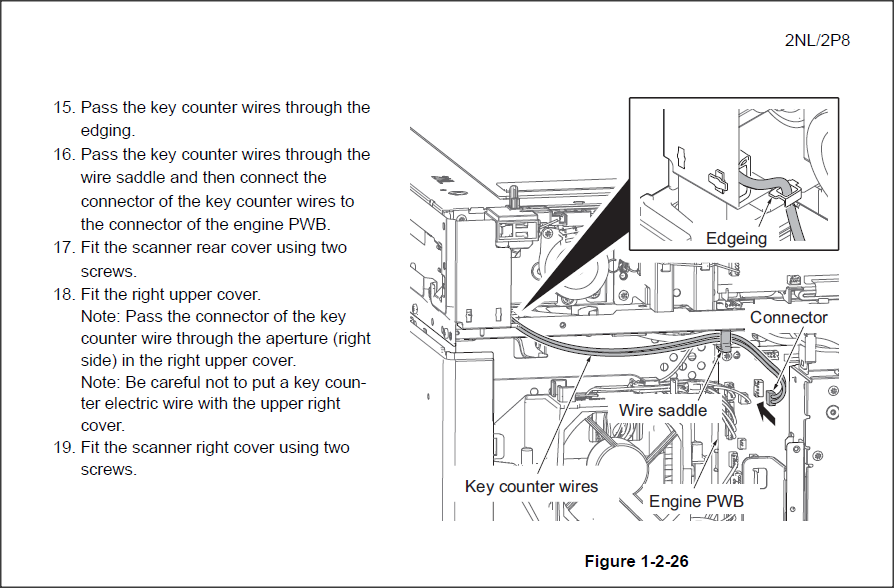

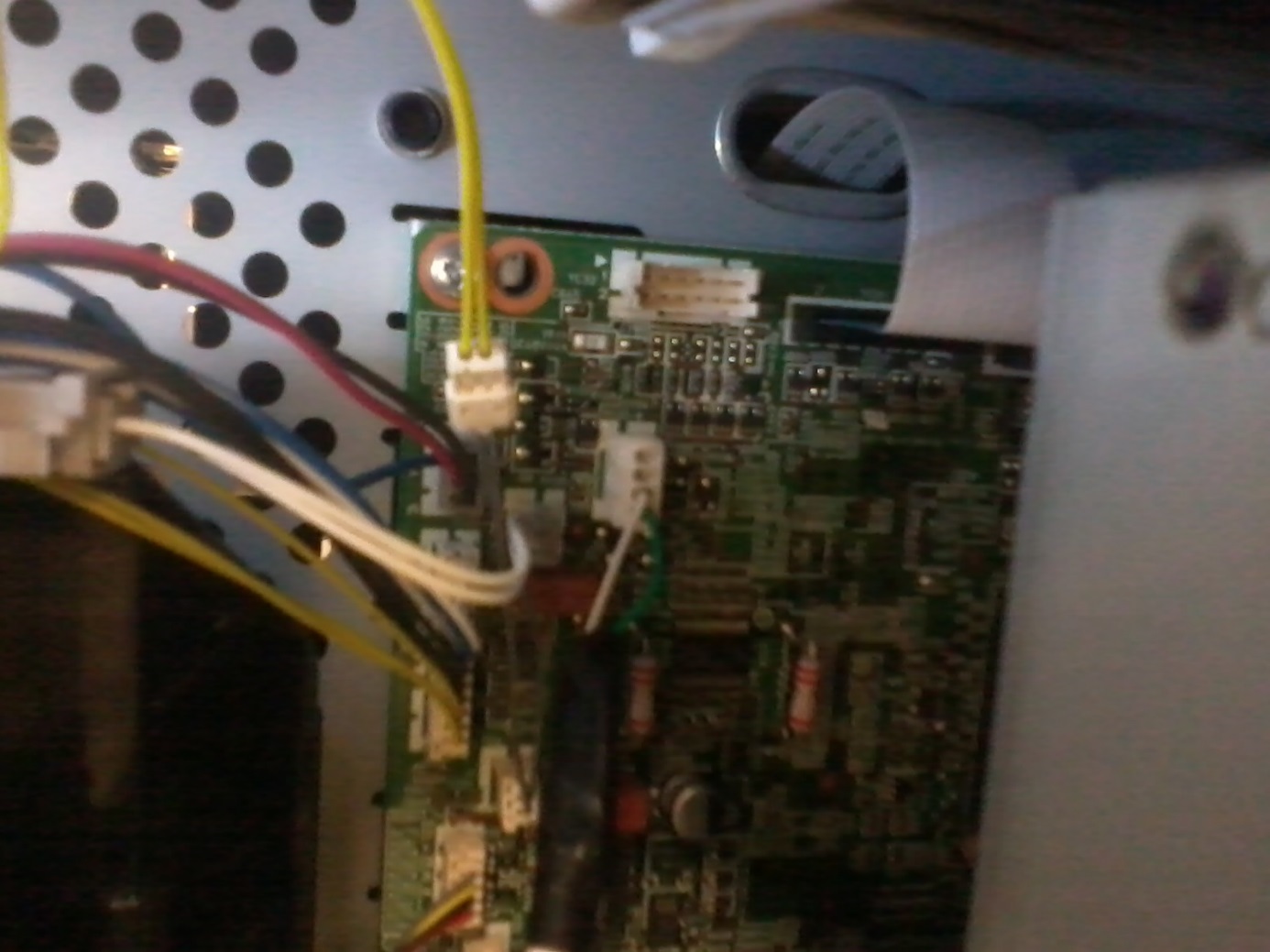

TASKalfa 3010i/3510i

YSQC0-009-0000 Smart Cable Kyocera (4-pin) SSR - (TP)

TA3010_keycounter.png TaskAlfa 3010i.jpg

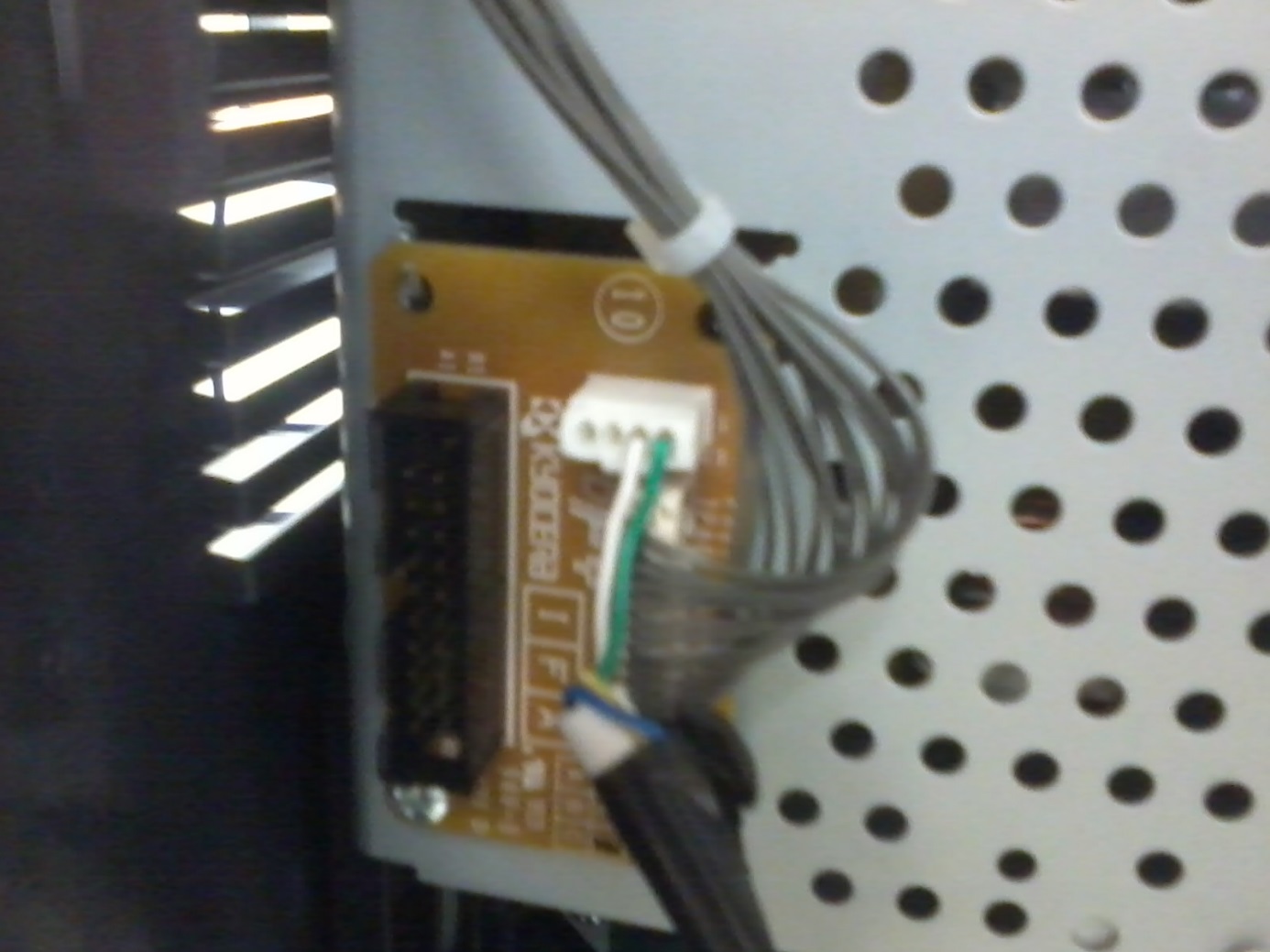

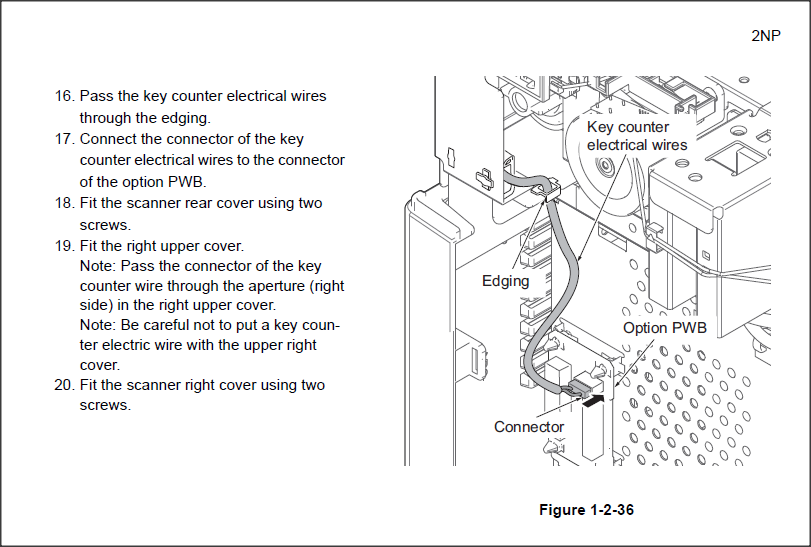

TASKalfa 2551ci

YSQC0-009-0000 Smart Cable Kyocera (4-pin) SSR - (TP)

TA2551-keycounter.png Task Alfa 2551ci.jpg

YSQC0-008-0000 Smart Cable Kyocera SSR - requires optional "Key counter wire"

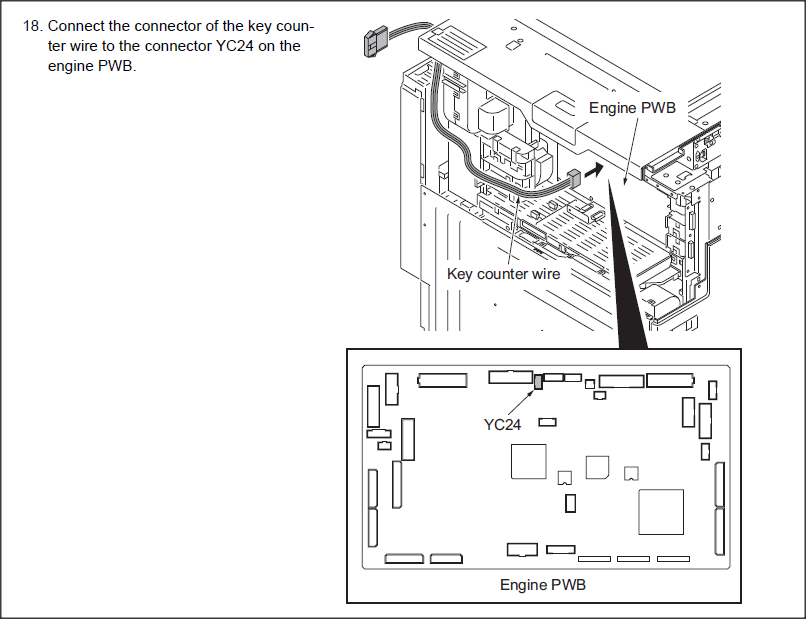

TASKalfa 3050ci/4350ci/4550ci/5550ci

YSQC0-009-0000 Smart Cable Kyocera (4-pin) SSR - (TP)

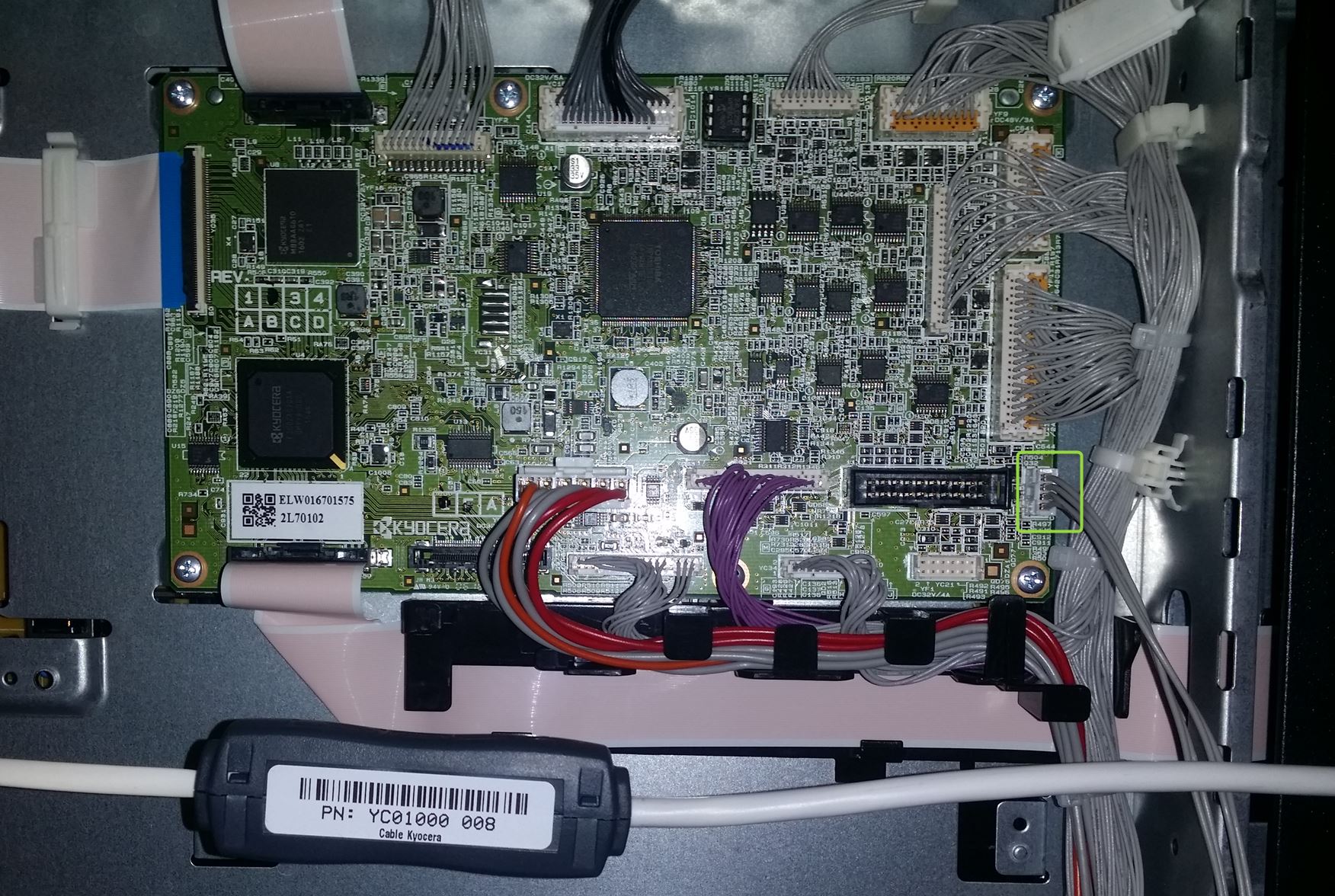

TASKalfa 2552ci/3252ci/3552ci/4052ci/5052ci/6052ci

YSQC0-008-0000 Smart Cable Kyocera SSR

(requires additional "Key counter wire" between Smart Cable and device main board)



Smart Blocking Cables for Hardware Terminals

Required for copy control

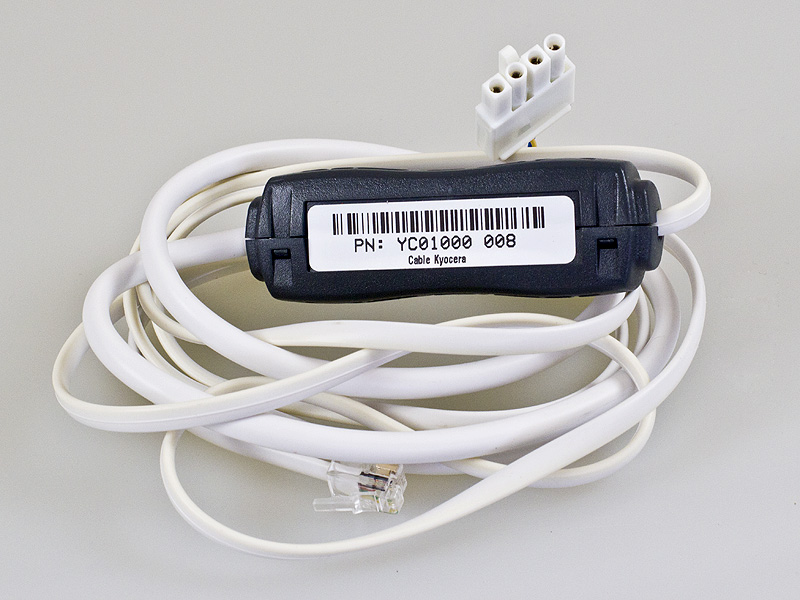

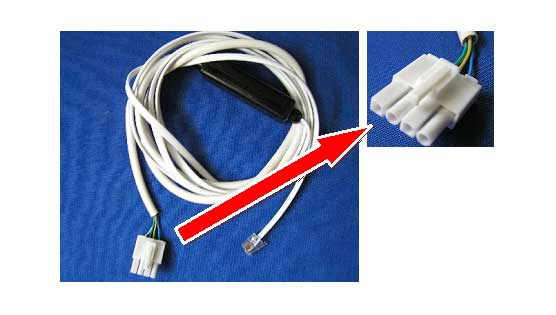

YSQC0-008-0000
Smart Cable Kyocera SSR

08.jpg YSQC0-008-0000.jpg

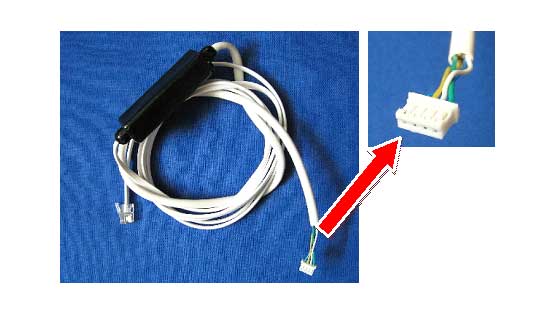

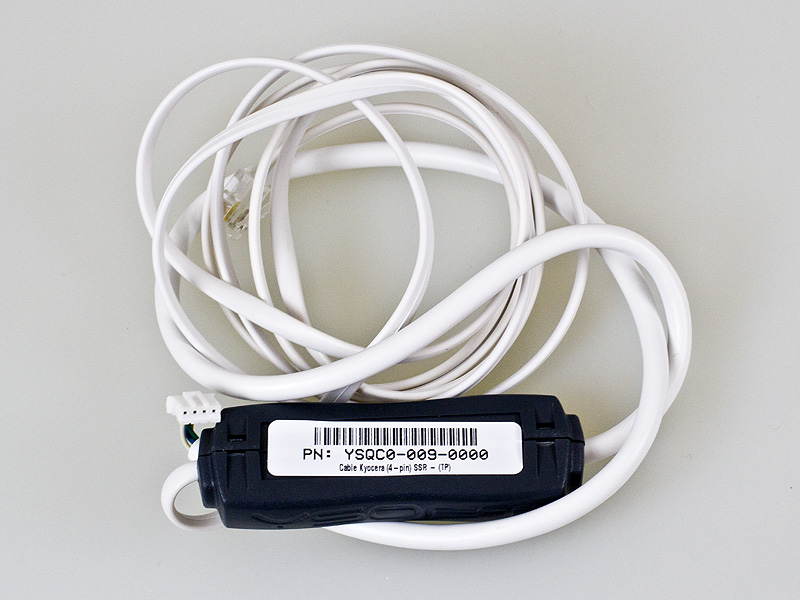

YSQC0-009-0000
Smart Cable Kyocera (4-pin) SSR - (TP)

09.jpg YSQC0-009-0000.jpg

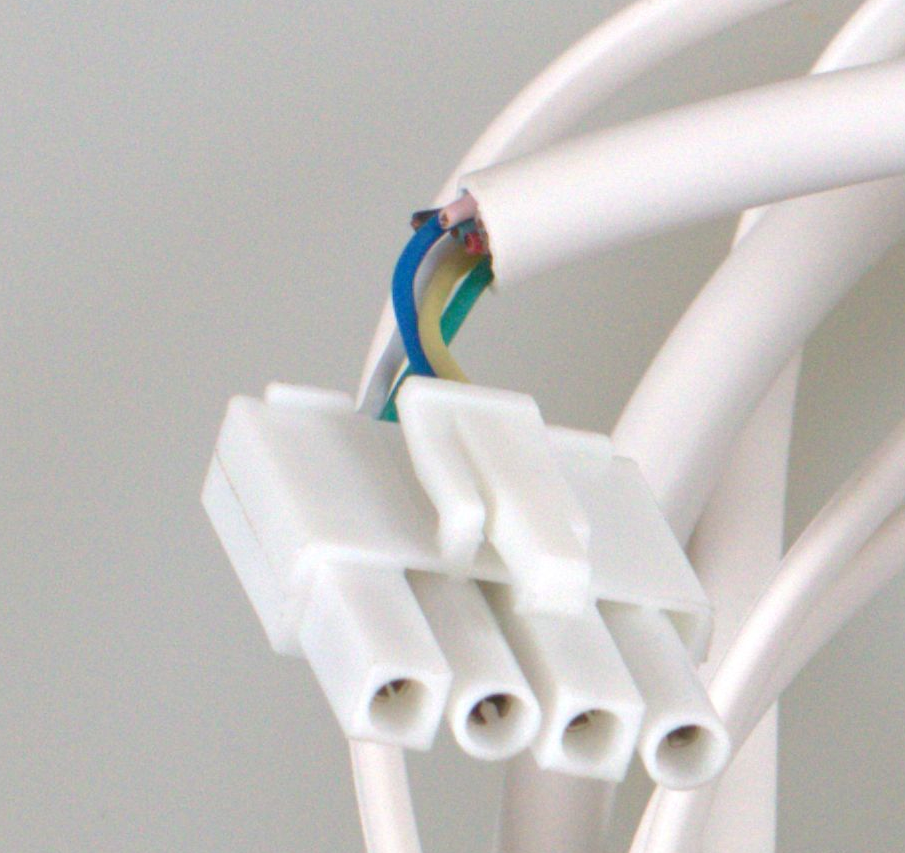

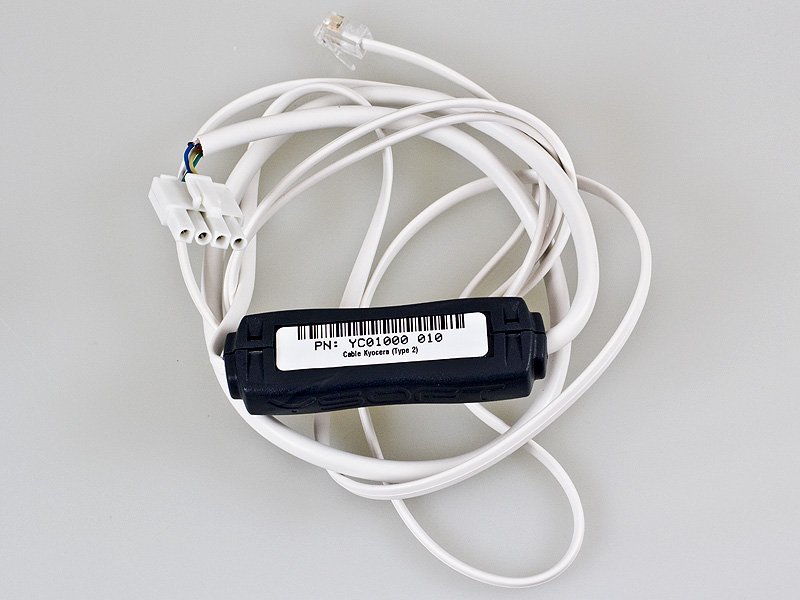

YSQC0-010-0000
Smart Cable Kyocera (Type 2) SSR - (TP)

10.jpg conn_10.png
